ইভি মোটর হাউজিং কুলিং: ডিজাইন, উপাদান এবং সহনশীলতার জন্য ক্রেতার গাইড

একটি 150 কিলোওয়াট ট্র্যাকশন মোটর যা শ্যাফ্টে 142 কিলোওয়াট সরবরাহ করে বাকি 8 কিলোওয়াট তাপ হিসাবে একটি জুতার বাক্সের চেয়ে ছোট স্টেটর স্ট্যাকের মধ্যে ফেলে দেয়। শিল্প বিশ্লেষণ করে 30 থেকে 40 শতাংশ স্থায়ী চুম্বক মোটর ব্যর্থতার জন্য অতিরিক্ত তাপমাত্রা বৃদ্ধির জন্য দায়ী, এবং প্রায় সমস্ত তাপ একটি উপাদানের মধ্য দিয়ে চলে যেতে হয়: আবাসন। এই কারণেই ইভি মোটর হাউজিং কুলিং একটি দেরী-পর্যায়ের বিশদ থেকে একটি শৃঙ্খলায় স্থানান্তরিত হয়েছে যা সিদ্ধান্ত নেয় যে একটি মোটর তার শক্তি ঘনত্বের লক্ষ্যে আঘাত করে নাকি পরীক্ষার বেঞ্চে ডিরেট করে।

এই নির্দেশিকাটি শীতল স্থাপত্যের মধ্য দিয়ে চলে যা হাউজিংয়ের মধ্য দিয়ে তাপকে রুট করে, তাদের পিছনের উপাদান এবং প্রাচীরের পুরুত্বের ট্রেড-অফ এবং একটি হাউজিং সরবরাহকারীকে অঙ্কন প্রকাশ করার আগে একজন ক্রেতার যে পরিমাপযোগ্য স্পেসিফিকেশনগুলি ঠিক করা উচিত।

কেন ইভি মোটর হাউজিং কুলিং হাউজিং নিজেই শুরু হয়

হাউজিং হল স্টেটরের সাথে সংযুক্ত সবচেয়ে বড় একক হিট সিঙ্ক, তাই এর জ্যামিতি, প্রাচীরের বেধ এবং মেশিনের গুণমান মোটর কতটা তাপ ফেলতে পারে তার সিলিং সেট করে।

কপার উইন্ডিংয়ে তাপ উৎপন্ন হয় এবং কুল্যান্টে পৌঁছানোর আগে রটারকে অবশ্যই ইন্টারফেসের একটি চেইন অতিক্রম করতে হবে: উইন্ডিং ইনসুলেশন, ল্যামিনেশন স্ট্যাক, স্ট্যাক এবং হাউজিং বোরের মধ্যে প্রেস ফিট, হাউজিং প্রাচীর এবং অবশেষে চ্যানেলের পৃষ্ঠ। বার্নিশ, আটকা পড়া বায়ু এবং অক্সাইড স্তরগুলি দুর্বল পরিবাহী, তাই প্রতিটি ইন্টারফেস তাপ প্রতিরোধের যোগ করে। একটি খারাপভাবে মেশিন করা বোর বা একটি অমসৃণ প্রেস ফিট তাপকে আটকে রাখতে পারে তা যতই উদারভাবে কুলিং জ্যাকেটের আকার করা হোক না কেন।

হাউজিং মাউন্টিং বন্ধনী, শেষ ঢাল ইন্টারফেস, সেন্সর বস এবং সীল বহন করে। শীতল করার বৈশিষ্ট্যগুলিকে তাদের সকলের সাথে সহাবস্থান করতে হবে, যে কারণে হাউজিং কুলিং হাউজিং উত্পাদন থেকে অবিচ্ছেদ্য: প্রতিটি চ্যানেল, ফিন এবং পোর্ট অবশ্যই তৈরি করা উচিত, মেশিন করা এবং উৎপাদনে ফুটো পরীক্ষা করা উচিত, শুধুমাত্র CAD তে আঁকা নয়।

একটি জ্যাকেটেড হাউজিং এর ভিতরে: জল জ্যাকেট এবং কুলিং চ্যানেল

বেশিরভাগ উত্পাদন ইভি ট্র্যাকশন মোটর পরোক্ষভাবে ঠান্ডা হয়: একটি জল-গ্লাইকল মিশ্রণ আবাসন প্রাচীরের সাথে একত্রিত একটি জ্যাকেটের মাধ্যমে সঞ্চালিত হয়।

কুল্যান্ট আবাসনের পোর্টের মাধ্যমে প্রবেশ করে, স্টেটরকে মোড়ানো চ্যানেলগুলির সাথে ভ্রমণ করে এবং রেডিয়েটারের দিকে প্রস্থান করে। অক্ষীয় চ্যানেলগুলি শ্যাফ্টের সমান্তরালে চলে এবং মেশিনের জন্য সহজ, যখন সর্পিল চ্যানেলগুলি ঘেরের তাপমাত্রার প্রোফাইলকে সমান করতে বোরের চারপাশে মোড়ানো হয়। ডুয়াল-চ্যানেল হাউজিং নিয়ে প্রকাশিত গবেষণা দেখায় যে দুটিকে একত্রিত করা যেতে পারে, তাই একটি সার্কিট উইন্ডিং ওভারহ্যাংয়ের কাছে সবচেয়ে উষ্ণ অঞ্চলকে অগ্রাধিকার দেয় যখন দ্বিতীয়টি বেস লোড বহন করে।

অনুশীলনে অক্ষীয় বনাম সর্পিল রাউটিং

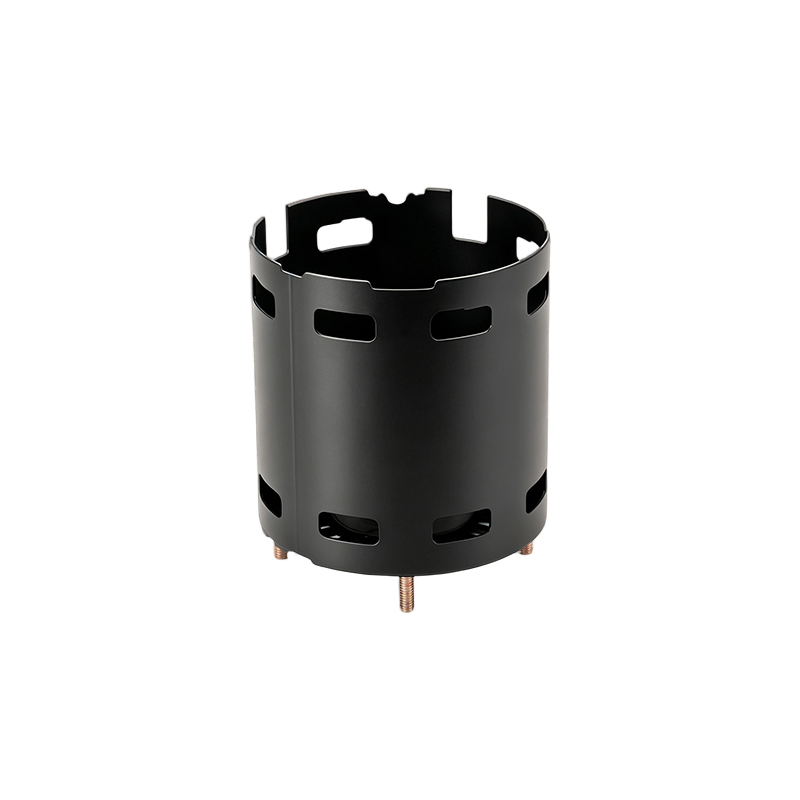

একটি আবাসন সরবরাহকারীর জন্য, জ্যাকেট প্রক্রিয়ার পথ নির্ধারণ করে। কাস্ট অ্যালুমিনিয়াম হাউজিং ঢালাই সময় চ্যানেল গঠন; বানোয়াট এবং মেশিনযুক্ত হাউজিংগুলি মেশিনযুক্ত পকেট, কভার এবং ঢালাই পোর্ট থেকে তৈরি করে। যেভাবেই হোক, প্রতিটি জ্যাকেট একটি ছোট চাপের পাত্রে পরিণত হয় যেটিকে অবশ্যই ল্যামিনেশন স্ট্যাকের মধ্যে গ্লাইকোল না লাগিয়ে প্রমাণ পরীক্ষায় উত্তীর্ণ হতে হবে। একই গাড়িতে লোয়ার-পাওয়ার মোটর, যেমন ব্লোয়ার এবং পাম্প ড্রাইভ, এখনও ফিনড বা বায়ুচলাচল হাউজিং জুড়ে বায়ু শীতল করার উপর নির্ভর করে, যা বায়ুপ্রবাহ-বান্ধব আবাসন বৈশিষ্ট্যগুলির চাহিদাও রাখে।

ফ্যান মোটর হাউজিং এই ফ্যান মোটর হাউজিংটিতে 130 মিমি অভ্যন্তরীণ ব্যাস সহ একটি নির্ভুল-ইঞ্জিনীয়ারযুক্ত কাঠামো রয়েছে, যা অভিন্ন প্রাচীরের বেধ এবং সুনির্দিষ্ট মাত্রা প্রদান করে, একটি s প্রদান করে... পণ্য দেখুন →

কিভাবে সরাসরি তেল কুলিং ইভি মোটর হাউজিং কুলিং প্রয়োজনীয়তা পরিবর্তন করে

ডাইরেক্ট অয়েল কুলিং কুল্যান্টকে উইন্ডিং এবং রটারে নিয়ে যায়, তবুও এটি তাপ পথ থেকে হাউজিংকে সরিয়ে দেয় না।

অয়েল-কুলড ড্রাইভ ইউনিটগুলিতে, ডাইলেক্ট্রিক তরল স্প্রে করা হয় বা শেষের উইন্ডিং এবং রটার পৃষ্ঠের উপর প্লাবিত হয়, যেখানে এটি উৎপন্ন হয় তাপ ক্যাপচার করে। সেই তেলটি তারপর একটি হিট এক্সচেঞ্জারের মধ্য দিয়ে যায়, যেখানে একটি জল-গ্লাইকোল সার্কিট শক্তি শোষণ করে এবং এটি রেডিয়েটারে বহন করে। হাউজিং এখনও সেই গৌণ সার্কিট হোস্ট করে, এখনও মোটর চেম্বারের ভিতরে তেল সিল করে, এবং এখনও স্টেটর কোর থেকে পরিবাহী পথটি বাইরের দিকে সেট করে।

ক্রেতাদের জন্য এটি স্পেসিফিকেশন তালিকা পরিবর্তন করে। হাউজিং জয়েন্ট এবং সিলগুলিকে অপারেটিং তাপমাত্রায় তেল ধরে রাখতে হবে, উপকরণ এবং আবরণগুলিকে অবশ্যই ট্রান্সমিশন তরলগুলির দীর্ঘ এক্সপোজার সহ্য করতে হবে এবং বোর মেশিনের গুণমান স্বাভাবিকের চেয়েও বেশি, কারণ তেল শীতলকরণ তাপ পথের শুধুমাত্র অংশকে বাইপাস করে। ফ্ল্যাট-ওয়্যার স্টেটরগুলি স্লট ফিল এবং ক্ষতিকে উপরের দিকে ঠেলে দিয়ে, অনেকগুলি নতুন প্রোগ্রাম একই সাথে উভয় সিস্টেমকে চালায়: উৎসে তেল, হাউজিং ওয়ালে একটি জ্যাকেট।

EV মোটর হাউজিং কুলিং এ উপাদান এবং প্রাচীর বেধের সিদ্ধান্ত

উপাদান পছন্দ হাউজিং এর তাপ পরিবাহিতা ঠিক করে, এবং প্রাচীর বেধ সিদ্ধান্ত নেয় চ্যানেলের জন্য কতটা জায়গা বাকি আছে, তাই দুটিকে একসাথে বেছে নিতে হবে।

ডাই-কাস্ট অ্যালুমিনিয়াম উচ্চ-ভলিউম ট্র্যাকশন হাউজিংয়ের জন্য ডিফল্ট থাকে কারণ এটি ইস্পাতের চেয়ে কয়েকগুণ ভাল তাপ সঞ্চালন করে এবং সস্তায় জটিল জ্যাকেটগুলি কাস্ট করে। ইস্পাত এবং স্টেইনলেস হাউজিংগুলি তাদের জায়গা অর্জন করে যেখানে শক্তি, মাত্রিক স্থিতিশীলতা, জারা প্রতিরোধ বা মাঝারি সিরিজের আয়তনের আধিপত্য। পরিবাহিতা জরিমানা বাস্তব কিন্তু পরিচালনাযোগ্য, কারণ একটি জ্যাকেটযুক্ত ডিজাইনে কুল্যান্ট ইন্টারফেসে পরিচলন ফিল্ম এবং স্টেটর ফিট এ যোগাযোগ প্রতিরোধ প্রায়ই প্রাচীরের মধ্য দিয়ে পরিবাহিত হওয়ার মতো প্রতিরোধের অবদান রাখে।

জ্যামিতি সহ নিম্ন পরিবাহিতা জন্য ক্ষতিপূরণ

যখন একটি প্রোগ্রাম ইস্পাত বা 304 স্টেইনলেস নির্দিষ্ট করে, উদাহরণস্বরূপ যেখানে কুল্যান্ট কেমিস্ট্রি, ওয়াশডাউন এক্সপোজার বা দীর্ঘ পরিষেবা জীবন জারা প্রতিরোধকে সিদ্ধান্তমূলক করে তোলে, ডিজাইনাররা ক্ষতি স্বীকার করার পরিবর্তে জ্যামিতি দিয়ে ক্ষতিপূরণ দেন:

• চাপ সীমার মধ্যে হাউজিং বোর এবং চ্যানেলের মেঝের মধ্যে পাতলা দেয়াল
• সর্পিল রাউটিং বা একটি দ্বিতীয় সার্কিটের মাধ্যমে আরও চ্যানেল যোগাযোগ এলাকা
• নিয়ন্ত্রিত প্রেস-ফিট হস্তক্ষেপ তাই ল্যামিনেশন স্ট্যাক আসন অভিন্ন যোগাযোগের সাথে
• প্রতিটি ধাতু-থেকে-ধাতু জয়েন্টে তাপীয়ভাবে পরিবাহী ইন্টারফেস যৌগ

ভিতরের ব্যাস 180 304SS মোটর হাউজিং এই স্টেইনলেস মোটর হাউজিংটিতে 180 মিমি অভ্যন্তরীণ ব্যাস, 320 মিমি উচ্চতা এবং 3 মিমি প্রাচীরের বেধ সহ একটি শক্তিশালী কাঠামোগত নকশা রয়েছে। এটি তৈরি করা হয়... পণ্য দেখুন →

দেয়ালের বেধ বিপরীত দিকে টানে। ভারী-প্রাচীরের ইস্পাত টিউব হাউজিংগুলি গভীর চ্যানেল এবং উচ্চ প্রমাণ চাপের জন্য উদার উপাদান রেখে যায়, যা শিল্প ইভি ড্রাইভট্রেন এবং অফ-হাইওয়ে ডিউটি ​​চক্রের জন্য উপযুক্ত, তবুও প্রাচীরের প্রতিটি অতিরিক্ত মিলিমিটার পরিবাহী প্রতিরোধের যোগ করে। চ্যানেলের মেঝে বোরের কাছাকাছি বসতে হবে যতটা শক্তি দেয়।

ভিতরের ব্যাস 127 ভারী-ওয়াল মোটর হাউজিং এই মোটর হাউজিং উচ্চ-মানের বিজোড় ইস্পাত টিউবিং থেকে নির্ভুলভাবে তৈরি করা হয়েছে। 127 মিমি অভ্যন্তরীণ ব্যাস এবং 7.9 মিমি প্রাচীর বেধ সহ, এটি উভয়ই সুনির্দিষ্ট সরবরাহ করে... পণ্য দেখুন →

জারা-প্রতিরোধী ডিজাইনের গভীরভাবে দেখার জন্য, আমাদের দেখুন স্টেইনলেস মোটর হাউজিং গাইড .

একটি শীতল হাউজিং অর্ডার করার আগে ক্রেতাদের কি লক ডাউন করা উচিত

প্রথম চিপ কাটার অনেক আগেই ড্রয়িংয়ে কুলিং পারফরম্যান্সের সিদ্ধান্ত নেওয়া হয়, তাই ক্রেতাদের সরবরাহকারীর কাছে পরিমাপযোগ্য স্পেসিফিকেশনের একটি সংক্ষিপ্ত তালিকা হিমায়িত করা উচিত।

তারপর আশ্বাসের চেয়ে প্রমাণের জন্য জিজ্ঞাসা করুন। একজন দক্ষ আবাসন প্রস্তুতকারকের চারটি জিনিস বিনা দ্বিধায় হস্তান্তর করা উচিত:

1. উপাদান শংসাপত্র এবং আবরণ বেধ রিপোর্ট
2. জ্যাকেটের পরীক্ষার রেকর্ড ফাঁস, ইউনিট সিরিয়াল নম্বরের সাথে আবদ্ধ
3. সিএমএম রিপোর্টে বোরের ব্যাস, গোলাকারতা এবং চ্যানেলের মেঝের পুরুত্ব রয়েছে
4. প্রথম নিবন্ধ পরিদর্শন আপনার স্টেটরের প্রকৃত ফিট ডেটার সাথে সারিবদ্ধ

এখানেই একটি সমন্বিত প্রস্তুতকারক তার সংরক্ষণ উপার্জন করে। জিয়াংসু ইউফেং ইলেকট্রিক কোং, লি. চার দশক ধরে স্টিল, স্টেইনলেস, হেভি-ওয়াল এবং স্টিল টিউব মোটর হাউজিং, স্ট্যাম্পিং, ওয়েল্ডিং, মেশিনিং এবং সারফেস ট্রিটমেন্ট সহ এক ছাদের নিচে, একটি ইঞ্জিনিয়ারিং টিম গড়ে 20 বছরের বেশি অভিজ্ঞতা, এবং বার্ষিক ক্ষমতা পাঁচ মিলিয়ন ইউনিটের বেশি। যে প্রোগ্রামগুলির জন্য মোটরের পাশাপাশি বিকশিত শীতল আবাসন প্রয়োজন, সেই উল্লম্ব সংহতকরণ একটি নকশা পরিবর্তন এবং একটি ফাঁস-পরীক্ষিত নমুনার মধ্যে লুপকে ছোট করে।

কুলড মোটর হাউজিং: প্রায়শই জিজ্ঞাসিত প্রশ্ন

একটি ইস্পাত বা স্টেইনলেস হাউজিং কি একটি ইভি মোটর পাশাপাশি অ্যালুমিনিয়ামকে ঠান্ডা করতে পারে?

হ্যাঁ, যখন কুলিং ডিজাইন ক্ষতিপূরণ দেয়। ইস্পাত মোটামুটি এক তৃতীয়াংশের পাশাপাশি অ্যালুমিনিয়াম পরিচালনা করে, তাই ইস্পাত হাউজিংগুলি পাতলা চ্যানেলের দেয়াল, আরও চ্যানেল এলাকা এবং শক্ত প্রেস ফিটগুলির উপর নির্ভর করে। জ্যাকেটযুক্ত ডিজাইনে, পরিচলন এবং যোগাযোগ প্রতিরোধ প্রায়ই যেভাবেই হোক না কেন, তাই একটি ভাল-মেশিনযুক্ত ইস্পাত জ্যাকেট একটি মাঝারি অ্যালুমিনিয়ামের সাথে মিলতে পারে।

সরাসরি তেল কুলিং হাউজিং জ্যাকেট অপ্রচলিত করে তোলে?

না। তেল কুলিং উইন্ডিং এবং রটারে তাপ ক্যাপচার করে, কিন্তু তেল এখনও সেই তাপটিকে হিট এক্সচেঞ্জারের মাধ্যমে ওয়াটার-গ্লাইকল সার্কিটে ফেলে দেয়। সর্বাধিক উচ্চ শক্তি ঘনত্ব প্রোগ্রাম উভয় পদ্ধতি একত্রিত: উৎসে তেল, হাউজিং দেয়ালে একটি জ্যাকেট।

একটি জল-জ্যাকেটযুক্ত ইভি মোটর হাউজিং কত তাপ অপসারণ করতে পারে?

এটি কুল্যান্ট প্রবাহের হার, চ্যানেল এলাকা এবং ইন্টারফেসের গুণমানের উপর নির্ভর করে শুধুমাত্র আবাসন সামগ্রীর চেয়ে। তরল সার্কিটগুলি একই পৃষ্ঠের উপর বাতাসের চেয়ে 50 গুণ বেশি কার্যকরভাবে তাপ ছড়িয়ে দেয়, যে কারণে জ্যাকেটযুক্ত হাউজিংগুলি ক্রমাগত ক্ষতির কয়েক কিলোওয়াটের উপরে আধিপত্য বিস্তার করে।

একটি EV কুলিং প্রকল্প শুরু করার সময় প্রথমে একটি হাউজিং সরবরাহকারীকে কী পাঠাতে হবে?

স্টেটরের বাইরের ব্যাস এবং ফিট কৌশল, ক্রমাগত ক্ষতির পরিসংখ্যান, কুল্যান্টের ধরন এবং প্রবাহের হার, উপলব্ধ চাপ হ্রাস এবং পরিবেশগত প্রয়োজনীয়তা দিয়ে শুরু করুন। এই সংখ্যাগুলির সাথে, একজন সরবরাহকারী উদ্ধৃতি দেওয়ার আগে চ্যানেলের বিন্যাস, প্রাচীরের বেধ এবং একটি পরীক্ষা পরিকল্পনা প্রস্তাব করতে পারে৷
